BMW E90: Lokalizacja modułu Bluetooth i diagnoza usterki

Jeśli masz BMW E90 i napotykasz problemy z łącznością Bluetooth, nie jesteś sam. Awaria tego systemu może być frustrująca, ale zazwyczaj da się ją zdiagnozować i naprawić. W tym artykule pokażę Ci, gdzie znajduje się moduł Bluetooth w Twoim E90 i jak możesz samodzielnie zdiagnozować jego usterkę, a nawet podjąć kroki naprawcze.

Najczęstszą przyczyną nagłej awarii systemu Bluetooth w BMW E90 jest problem z samym modułem. Często wynika to z przegrzewania się procesora, zwłaszcza w przypadku popularnych modułów MULF2. Kiedy układ scalony osiągnie zbyt wysoką temperaturę, może dojść do jego uszkodzenia, co objawia się szeregiem nieprawidłowości w działaniu systemu multimedialnego i komunikacyjnego.

• Brak możliwości połączenia telefonu z samochodem.
• Ciągłe zrywanie połączenia Bluetooth.
• "Zawieszanie się" systemu iDrive lub radia (charakterystyczny objaw to np. brak dźwięku, restart systemu).
• Zniknięcie opcji "Telefon" lub "Bluetooth" z menu iDrive.
• Szybkie rozładowywanie akumulatora (moduł nie "usypia się" i pobiera prąd na postoju).

Z mojego doświadczenia wynika, że moduł Bluetooth w BMW E90, niezależnie od wersji nadwozia (sedan E90, kombi E91, coupe E92, kabriolet E93), znajduje się w bagażniku, po lewej stronie. Aby się do niego dostać, musisz przygotować się na demontaż lewego boczka tapicerki bagażnika.

1. Otwórz bagażnik.
2. Zlokalizuj lewą stronę bagażnika i delikatnie podważ tapicerkę, aby ją odchylić. Czasami może być konieczne odkręcenie kilku śrub lub klipsów mocujących.
3. Po odchyleniu tapicerki powinieneś zobaczyć metalowy stelaż, na którym zamontowane są różne moduły elektroniczne. Moduł Bluetooth (często w połączeniu z modułem telefonu i USB) znajduje się właśnie tam.
4. Aby w pełni uzyskać dostęp, zazwyczaj trzeba odkręcić cały stelaż lub sam moduł od jego podstawy.

• Plastikowe narzędzia do demontażu tapicerki (zapobiegają porysowaniu plastików).
• Klucz nasadowy lub torx (w zależności od użytych śrub).
• Śrubokręt (płaski lub krzyżakowy, do ewentualnego podważania klipsów).

W BMW E90 spotkasz głównie trzy rodzaje modułów odpowiedzialnych za funkcje komunikacyjne. Wizualne odróżnienie ich nie zawsze jest proste, ale warto zwrócić uwagę na oznaczenia i złącza. Moduł MULF to starszy typ, skupiający się na podstawowej funkcji głośnomówiącej. Następnie mamy MULF2 HIGH, który jest znacznie bardziej popularny i często posiada złącze USB, zazwyczaj umieszczone w podłokietniku. To właśnie ten moduł jest znany ze swojej awaryjności. Najnowocześniejszym rozwiązaniem jest Combox, który oferuje szerszy zakres funkcji, w tym streaming audio przez Bluetooth (A2DP), co jest znaczącym ulepszeniem w stosunku do starszych wersji.

MULF, MULF2, Combox poznaj swój moduł Bluetooth

Moduł MULF, czyli Mehrfunktionale Lade- und Freisprechelektronik, był jednym z pierwszych modułów w BMW E90, który zapewniał podstawową funkcjonalność zestawu głośnomówiącego. Jego głównym zadaniem było umożliwienie połączenia telefonu komórkowego z systemem audio samochodu w celu prowadzenia rozmów bez użycia rąk.

Moduł MULF2 HIGH to ewolucja swojego poprzednika. Jest to najczęściej spotykany w tych modelach moduł, który oprócz funkcji głośnomówiącej, często oferuje również obsługę USB, co pozwala na podłączenie zewnętrznych urządzeń muzycznych lub aktualizację oprogramowania. Niestety, MULF2 jest również notorycznie awaryjny. Główną przyczyną jego usterek jest przegrzewanie się procesora, co prowadzi do niestabilnego działania lub całkowitego braku reakcji systemu.

Combox to moduł, który stanowi znaczący krok naprzód. Został wprowadzony w późniejszych latach produkcji BMW i jest często stosowany jako ulepszenie (retrofit) w starszych modelach. Jego największą zaletą jest możliwość strumieniowania muzyki przez Bluetooth (A2DP), co pozwala na bezprzewodowe odtwarzanie dźwięku z telefonu. Jest to rozwiązanie bardziej zaawansowane, ale też zazwyczaj droższe i wymagające dodatkowego kodowania po instalacji.

Szybka diagnostyka usterki modułu Bluetooth

1. Zlokalizuj moduł Bluetooth w bagażniku, zgodnie z wcześniejszymi instrukcjami.

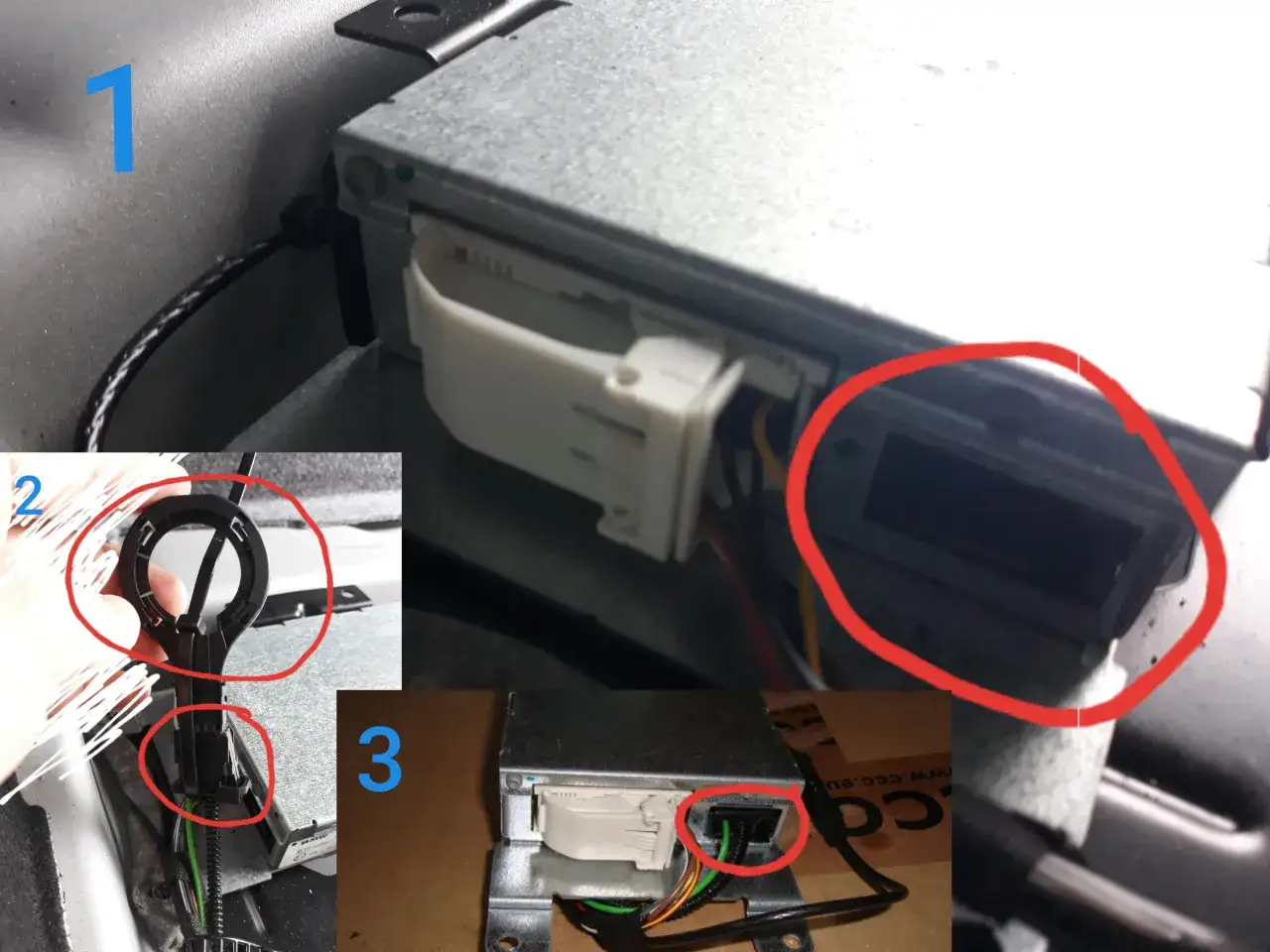

2. Zlokalizuj kostkę światłowodową (MOST) podłączoną do modułu. Jest to kabel z zazwyczaj zielonym lub niebieskim złączem, który jest częścią sieci światłowodowej łączącej różne moduły w samochodzie (radio, nawigacja, wzmacniacz, telefon).
3. Ostrożnie odłącz kostkę światłowodową od modułu Bluetooth.
4. Użyj specjalnej pętli światłowodowej (dostępnej w sklepach motoryzacyjnych lub online), aby połączyć ze sobą końce światłowodu z odłączonej kostki. Pętla ta zamyka obieg światłowodowy, pomijając uszkodzony moduł.
5. Włącz zapłon i sprawdź, czy system audio i nawigacja iDrive działają poprawnie. Jeśli problemy ustąpiły (np. dźwięk wrócił, iDrive przestał się zawieszać), jest to niemal pewne potwierdzenie, że to właśnie moduł Bluetooth był przyczyną awarii.

Naprawa, wymiana czy upgrade modułu Bluetooth w BMW E90?

Jedną z opcji naprawy uszkodzonego modułu MULF2 jest tzw. reballing BGA. Jest to proces polegający na ponownym lutowaniu procesora, który często ulega uszkodzeniu z powodu przegrzewania. Taka regeneracja jest zazwyczaj tańsza niż zakup nowego modułu w serwisie i kosztuje orientacyjnie od 300 do 600 zł. Jest to dobra alternatywa, jeśli chcesz zachować oryginalne funkcje swojego modułu.

Jeśli zdecydujesz się na zakup używanego modułu MULF2, możesz znaleźć je na portalach aukcyjnych w cenie od 200 do 500 zł. Pamiętaj jednak, aby wybierać sprawdzonych sprzedawców i upewnić się co do stanu technicznego kupowanego elementu. Używany moduł może być szybkim rozwiązaniem, ale zawsze istnieje ryzyko, że również nie będzie w idealnym stanie.

Rozważenie upgrade'u do modułu Combox to świetna opcja, jeśli Twój obecny moduł uległ awarii, a chcesz cieszyć się nowocześniejszymi funkcjami, takimi jak streaming muzyki przez Bluetooth. Jest to jednak rozwiązanie droższe i bardziej skomplikowane, ponieważ Combox oferuje więcej funkcji i zazwyczaj wymaga dodatkowego kodowania, aby prawidłowo zintegrować się z elektroniką Twojego BMW E90.

Wymiana modułu Bluetooth zrób to sam czy z pomocą specjalisty?

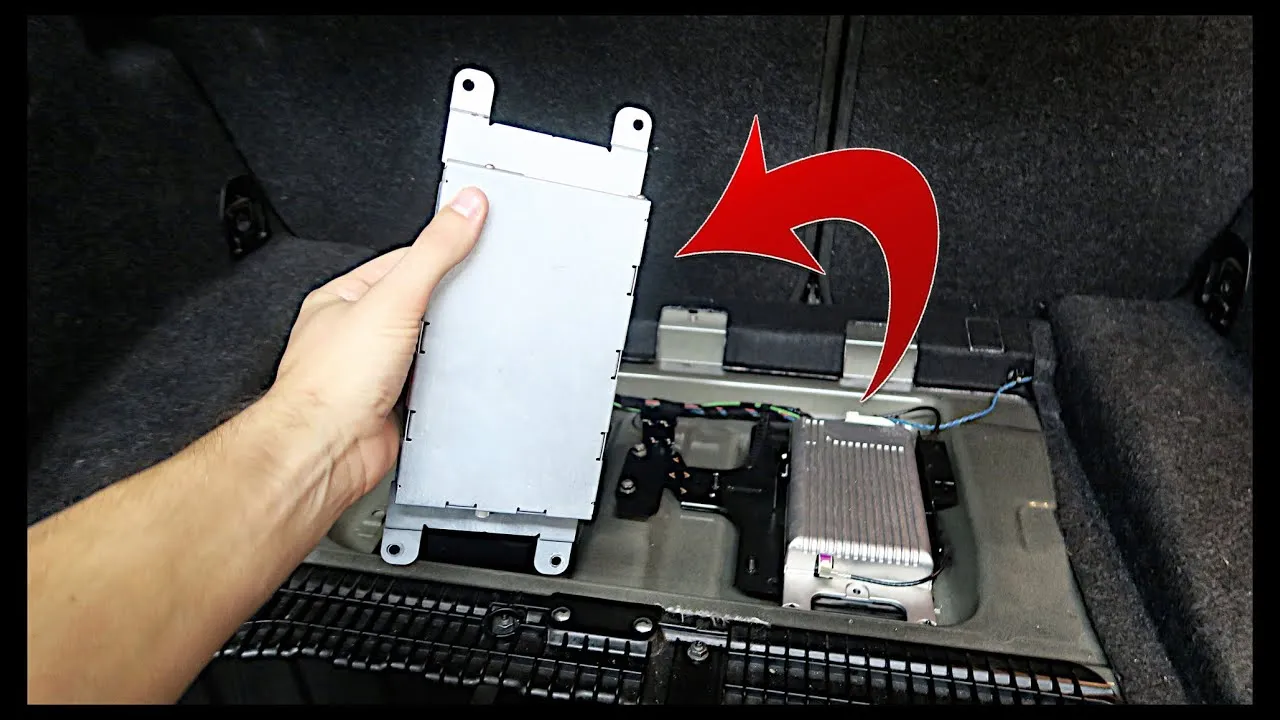

1. Po uzyskaniu dostępu do modułu w bagażniku, odłącz wszystkie kostki elektryczne i światłowodowe (MOST) od uszkodzonego modułu.
2. Odkręć śruby lub zwolnij zatrzaski mocujące moduł do stelaża.
3. Wyjmij stary moduł.
4. Zamontuj nowy lub regenerowany moduł w miejsce starego, upewniając się, że jest on prawidłowo osadzony.
5. Podłącz wszystkie kostki elektryczne i światłowodowe (MOST) do nowego modułu. Upewnij się, że światłowód jest prawidłowo wpięty, aż usłyszysz charakterystyczne kliknięcie.

Po fizycznej wymianie modułu, zwłaszcza jeśli instalujesz moduł innego typu (np. z MULF2 na Combox) lub używany z innego pojazdu, często konieczne jest przeprowadzenie kodowania. Kodowanie pozwala na prawidłową integrację nowego modułu z systemem elektronicznym Twojego samochodu, przypisanie go do numeru VIN i aktywację wszystkich jego funkcji. Bez odpowiedniego kodowania, nowy moduł może nie działać poprawnie lub wcale.

Przeczytaj również: Gdzie jest moduł bluetooth w Audi A4 B7? Oto, co musisz wiedzieć

Podsumowanie kluczowych informacji i dalsze kroki

Mam nadzieję, że ten poradnik pomógł Ci zlokalizować moduł Bluetooth w Twoim BMW E90 i zrozumieć potencjalne przyczyny problemów. Teraz wiesz, gdzie szukać, jakie są najczęstsze objawy awarii oraz jak przeprowadzić podstawową diagnostykę, aby potwierdzić usterkę modułu.

• Moduł Bluetooth w BMW E90 znajduje się w bagażniku, po lewej stronie, pod tapicerką.
• Najczęstszymi objawami awarii są problemy z łącznością, zawieszanie się systemu iDrive lub szybkie rozładowywanie akumulatora.
• Kluczową metodą diagnostyczną jest test pętli światłowodowej (MOST).
• Możliwe rozwiązania to naprawa, zakup używanego modułu lub upgrade do nowszego Comboxa.

Z mojego doświadczenia wynika, że samodzielna diagnoza i nawet wymiana modułu Bluetooth w E90 jest w zasięgu większości entuzjastów motoryzacji. Najważniejsze to podejść do tego metodycznie i nie bać się odkręcić kilku śrubek. Pamiętaj, że nawet jeśli moduł jest uszkodzony, często można go naprawić lub wymienić na sprawny używany, co jest znacznie tańsze niż wizyta w autoryzowanym serwisie.

Jakie są Twoje doświadczenia z modułem Bluetooth w BMW E90? Czy udało Ci się samodzielnie zdiagnozować lub naprawić usterkę? Podziel się swoją historią w komentarzach poniżej!
